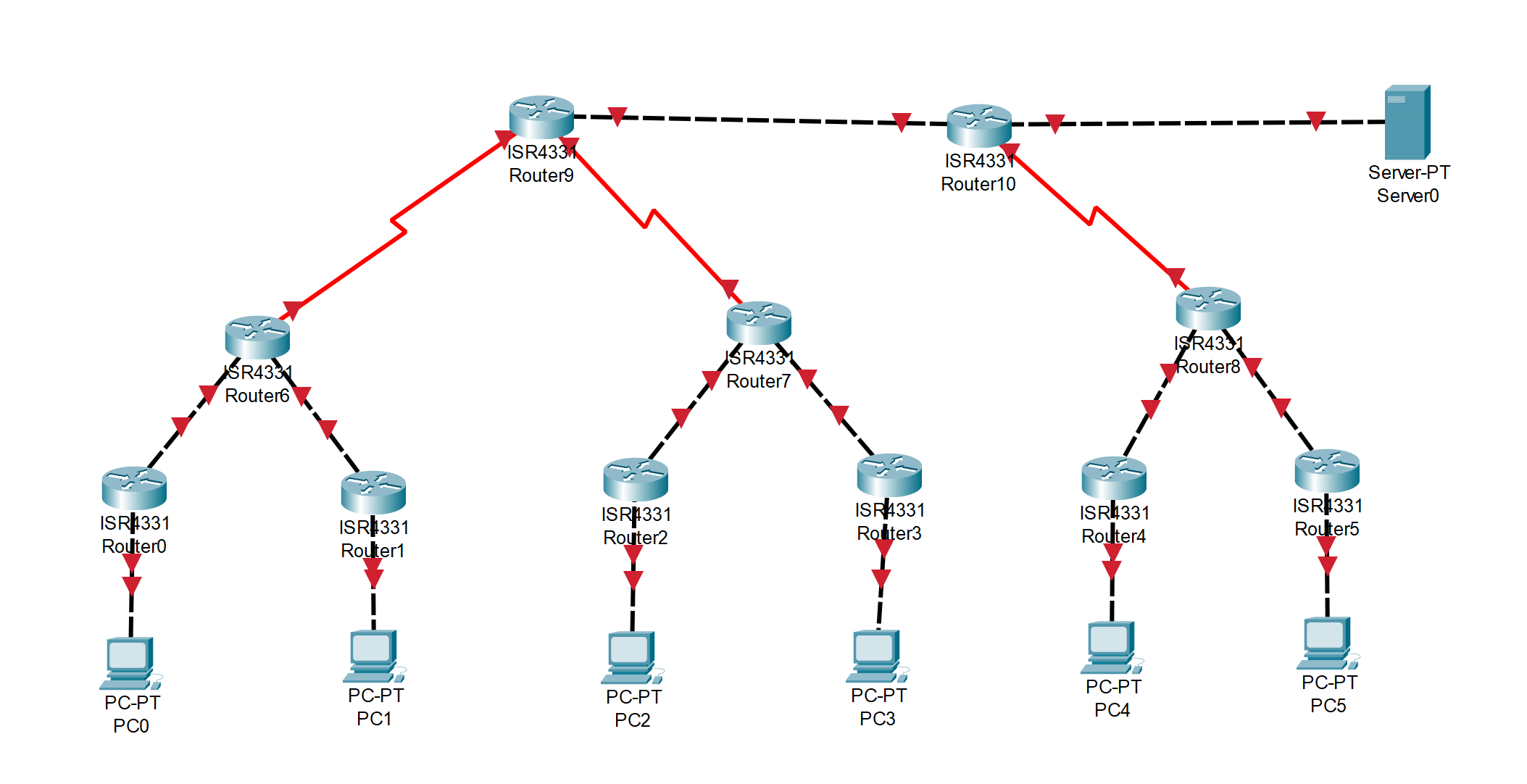

결과물

• PC 6대: 각각 독립된 하위 네트워크 구성
• Router 11대:
• PC마다 1대씩 (총 6대)
• 중간 계층 라우터 3대 (Router6~8)
• 루트 계층 라우터 2대 (Router9, Router10)
• Server 1대: 최상단의 Router10에 연결

비효율적인 이유

1. PC 하나당 라우터 한 대 (과잉 분산)

• 스위치 하나로 연결할 수 있는 구조에 굳이 라우터 6대 사용
• 장비, 설정, 관리 모두 낭비

2. 라우팅 홉 수가 과도하게 많음

• PC에서 서버까지 최소 4~5단계 라우터 경유
• 트래픽 지연 증가, 처리 시간 낭비

3. 불필요한 3단 계층 구조

• Access → Aggregation → Core로 구성된 ISP급 아키텍처를 소형 네트워크에 적용
• 단순한 목적에 비해 과도한 설계

4. 스위치 미사용

• 라우터 간 직접 연결로 인해 브로드캐스트 최적화 미비
• 네트워크 부하 분산 불가능

5. 트래픽 병목

• 모든 트래픽이 Router10을 통과해야 Server0 접근 가능
• Single Point of Congestion (병목 지점) 발생
